纠偏控制器

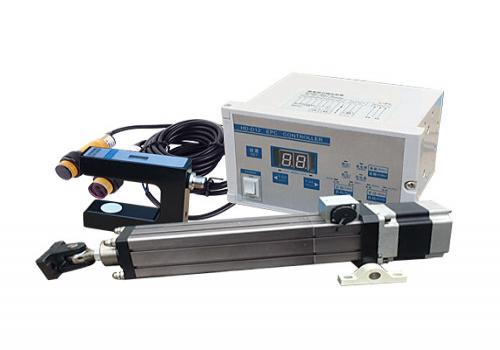

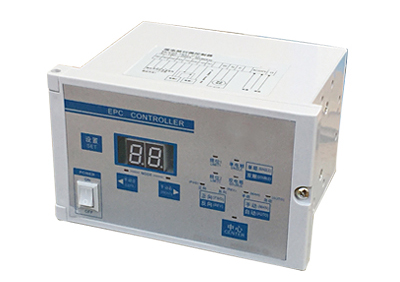

光电纠偏控制器

光电纠偏控制器是一种跟踪工作材料的 边缘或印刷线条进行差动和摆动可选择纠偏控制器，HD-D12是由大规模工业集成电路组成，具有恶劣工作环境

 抗干扰能力强，可靠性高，使用寿命长等优点，很适应包 装行业连续不停机生产工作需要，它已广泛应用到塑料薄 膜分切机、分切机、涂布机、印刷

机、复合机等设备上。

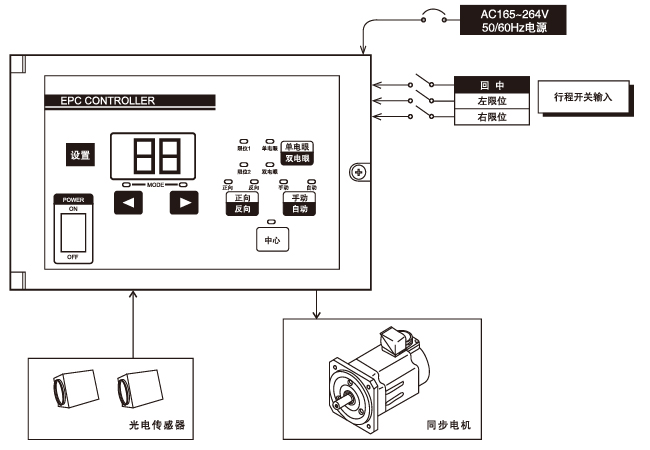

系统性能参数

可手动/自动工作、可工作于对边，对线方式、单/双电眼输入响应速度可调、带限位输入纠偏精度≤1mm驱动、单相同步电机

安装

可采用水平安装、立面安装或屏式开孔安装方式

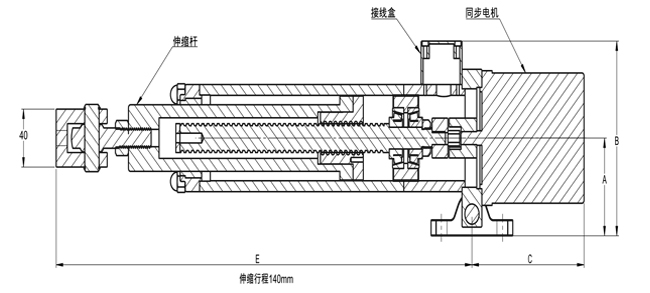

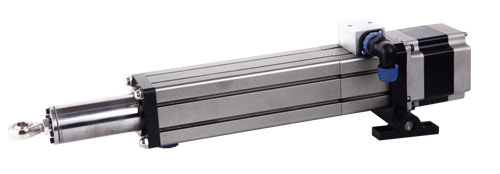

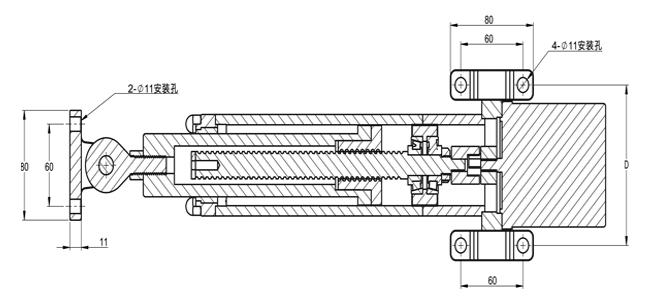

执行机构

超声波传感器

超声波纠偏传感器应用高频超声波直线传 播的原理，用来检测卷材的边缘位置。与光电传感器相 比， 不会受材料透明度的影响，所以使用时无需校调，

非常方便。适用于不透气材料（例如塑料薄膜，纸张等 等） 的追边应用（透气材料例如布，无纺布则不适合）。

功能特点

支持模拟量/开关量输出，可搭配EPC-A10或EPC-D12纠偏控制器

适合不透明，透明、超透明 薄膜的追边应用

无需人工调整校准

200K超声波对射

检测范围5mm,检测精度0.1mm

自带偏移量显示
